Aucune proposition d'achat de l'unité centrale vendue seule, je me décide donc de fabriquer un nouveau Pincab avec mon ancienne config de streaming (08/02/2022).
Se sera un pincab 32" avec 2 ou 3 écrans (pas encore décidé) en fonction des émulateurs que j'installerai dessus car pour Zaccaria, à ce jour, je n'ai pas trouvé
comment mettre le dmd sur le 3ème écran.
la configuration :
-
I) Le PC :
Alim : PSX-A830 (480W) = 20€
CM : GA-880GA-UD3H = 30€
RAM : corsair Corsair CMV4GX3 M2A1333 C9 (4x2 Gb) = 60€
Proc : AMD Phenom II X4 955 = 30€
CG : gv-n105twcf2oc-4gd (GTX 1050TI - 4Gb) = 300€
SSD : 480Gb (crucial BX500) neuf = 50€
ventilo : 120mm (transparent) = 10€
boitier modifier (découpé pour prendre le moins de place possible dans un pincab mais favoriser la stabilité du matériel)
Windows 10 professionnel (Activé)
II) Le matériel :
- PF : Ecran SkillKorp E30-32" (neuf) moniteur gaming FullHD - 2ms = 279€
- BG : Ecran Packard bell (viseo 220DX) : 45€
- Dmd ou topper : VSDISPLAY 14,9" TFT Ecran LCD 1280X390 LTA149B780F : 129€

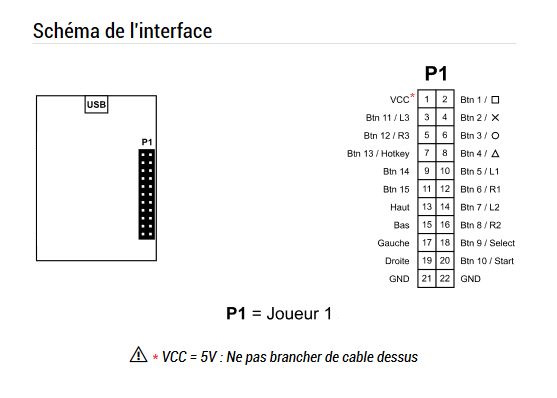

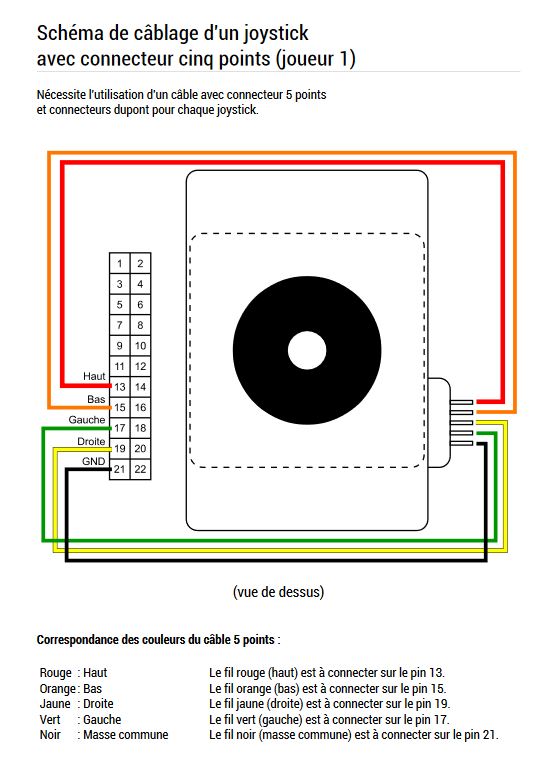

- Kit Joystick SANWA et interface USB avec 11 boutons : 57.44€
- Kit son Hercules 2.135 - 32 Watts (16 Watts basse - 2x8 Watts pour les 2 satellites) : 20€
- Porte monnayeur flipper avec insert pièce 1€ : 93.60€
- Mini lance bille : 14.90€
- Potentiomètre linéaire 10 Kohm 100mm mono : 6.90€
- KL25Z + UPC v2.01 : 88€
- 4 Pieds chromé (complet commandé chez smallcab) : 189€
- 2 solenoïds (12V) + 2 portes fusibles (en cas de retour électrique) : 29€

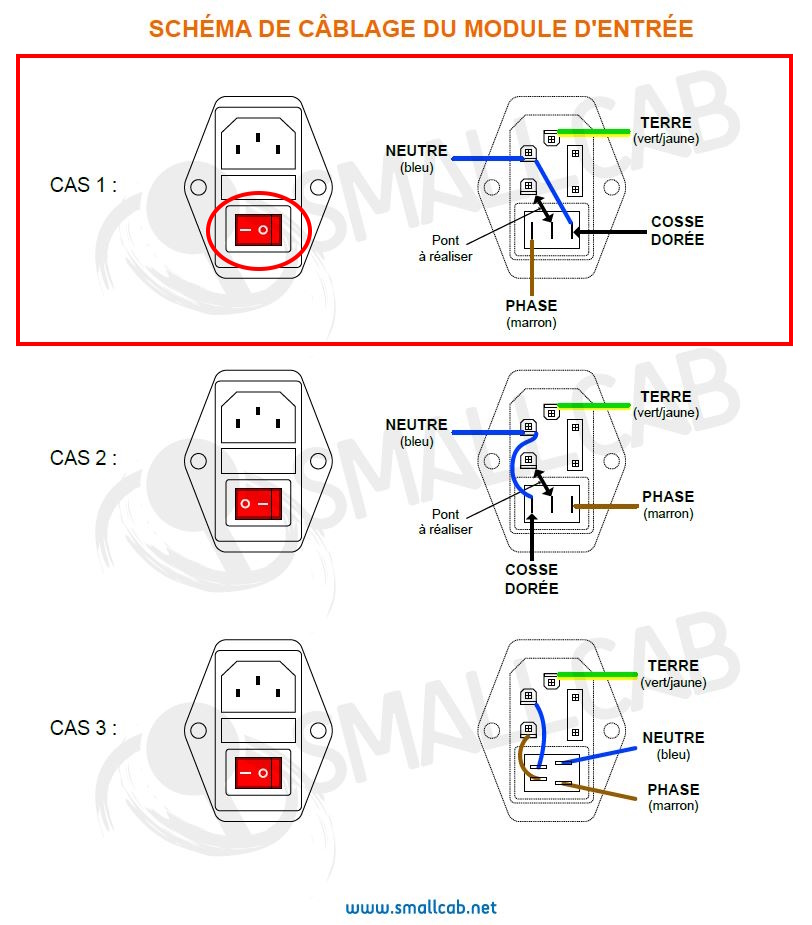

- 1 alimentation 12V : 28€
===============================================================================================================================
1ère étape : L'installation de Windows et la configuration
Toujours commencer par Windows car s'il y a un problème avec le paramétrage, c'est plus simple de lancer une restauration système sur un système vide que quand il est configuré avec tous les émulateurs et médias.
- Vérification du profil pour l'ouverture automatique
- Compte 'Administrateur Local'
- Vérification de la dernière mise jour Windows avant de la bloquer.
- Vérification du positionnement et la numérotation des écrans pour un pincab.
- Création d'un point de restauration ( à refaire à la fin de la configuration de Windows)
- Changement des papiers peint et écran de démarrage Windows
- Astuces Windows
- Blocage des MAJs Windows
===============================================================================================================================
2ème étape : Installation et configuration des émulateurs
- Pinball FX (en espérant qu'ils mettent le mode vertical pour jouer en mode pincab comme sur Pinball FX3)
- Pinball Fx2 pour avoir les tables non reconduite sous Pinball Fx3 (en tout une dizaine)
- Pinball FX3 (environ une centaine de tables)
- Pinball Arcade (en tout environ 100 tables)
- PinCabView (Ce que j'aurai installé)
- Visual Pinball X (Ce que j'aurai installé)
- Zaccaria Pinball (en tout une centaine de tables)
- MAME (jeux verticals)
- Ajout de jeux Windows (affichage sur le backglass car pas compatible en mode pincab)
===============================================================================================================================
3ème étape : Installation du frontend
Certainement PinballX qui me convient très bien, simple rapide et efficace mais je vais installer aussi Pinup pour tester et réalisé le tuto qui sera disponible sur ma chaîne YouTube ainsi que dans l'assistant d'installation prochainement.
===============================================================================================================================

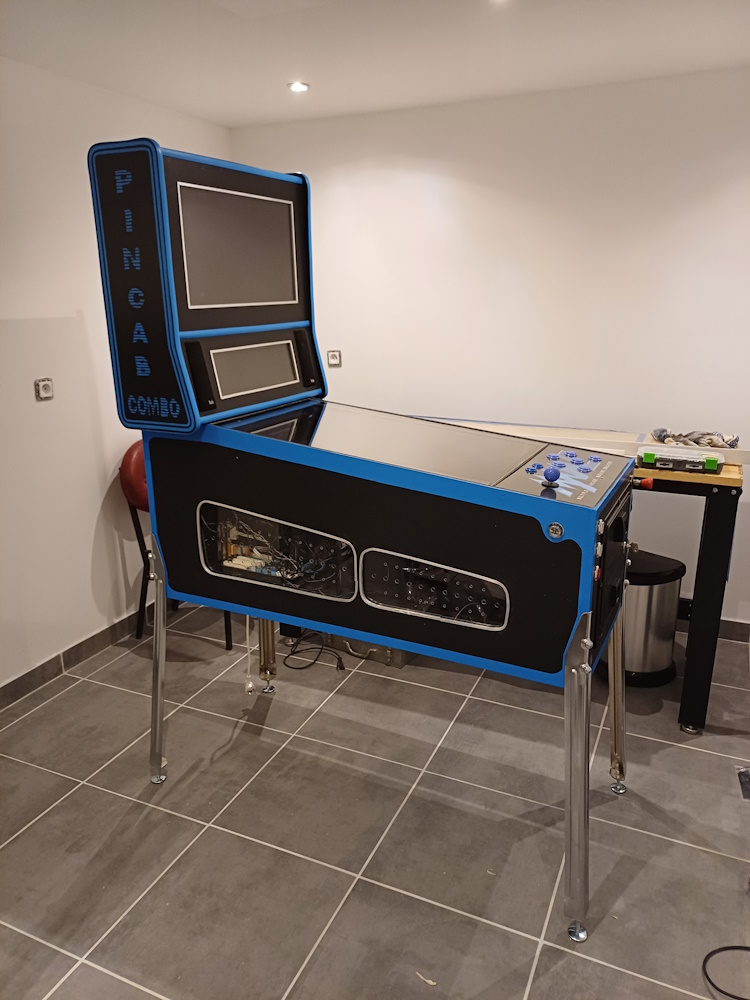

4ème étape : Le caisson
J'ai mis beaucoup de temps à me décider pour savoir ce que je voulais faire.

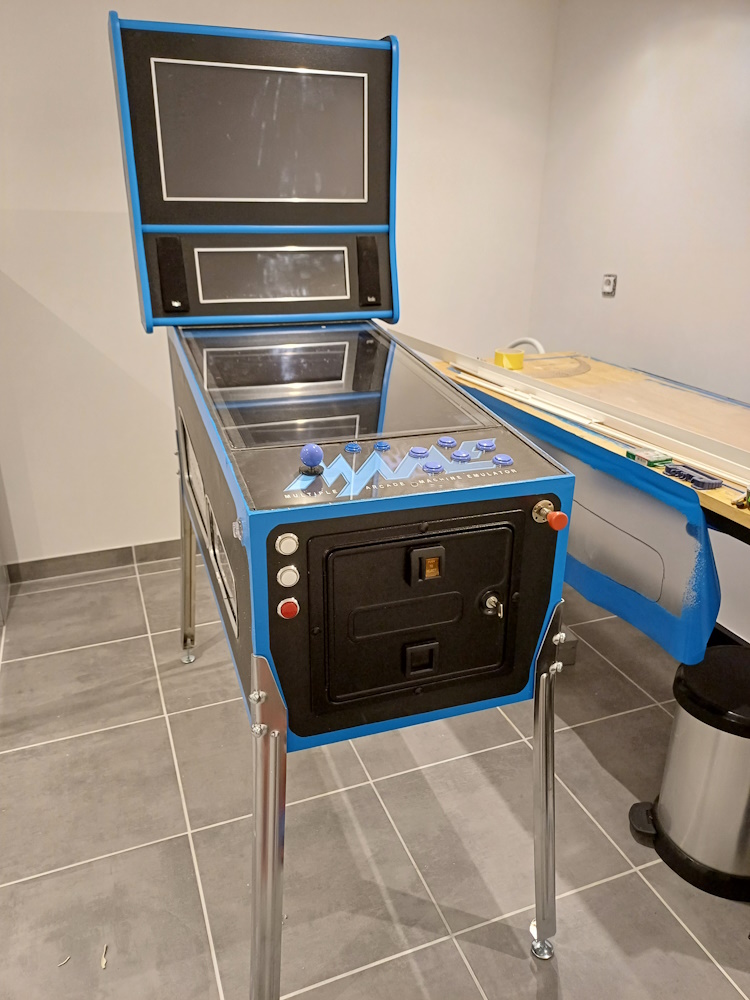

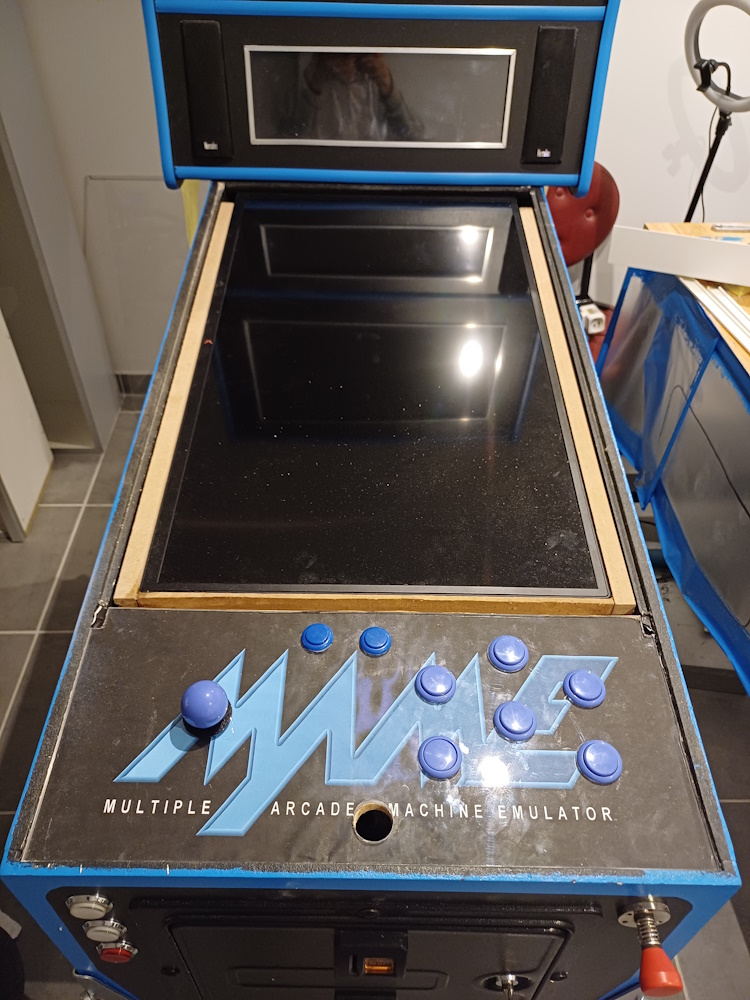

Le 1er pincab, j'ai ajouté MAME (jeux vertical) mais pour jouer avec les boutons du flipper, ben c'est pas top, vu que j'aime bien certains jeux MAME, le caisson du pincab V2.0 aura donc un joystick et boutons pour jouer au jeux MAME. Je sais, ce n'est plus un pincab, effectivement, je vais appeler cela mon "Pincab Combo"

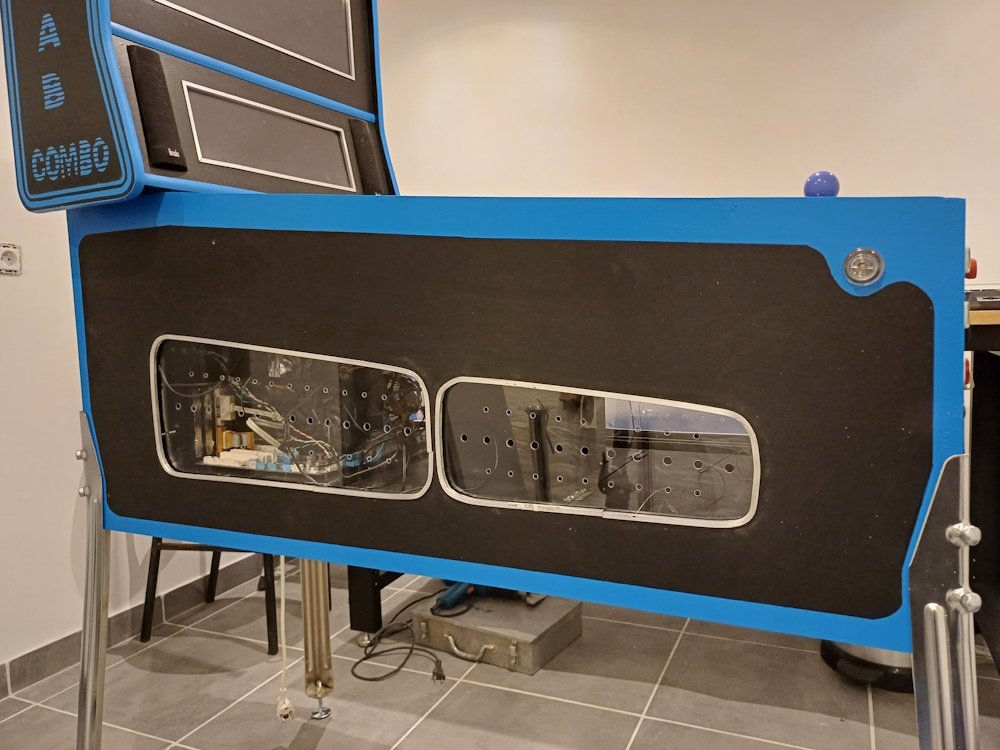

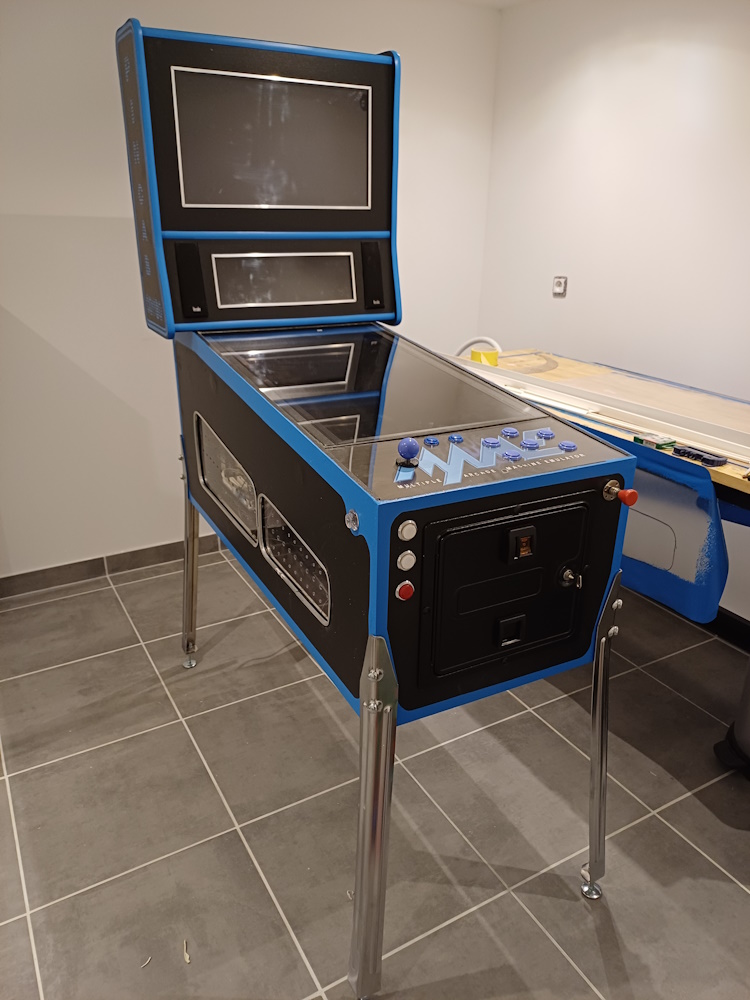

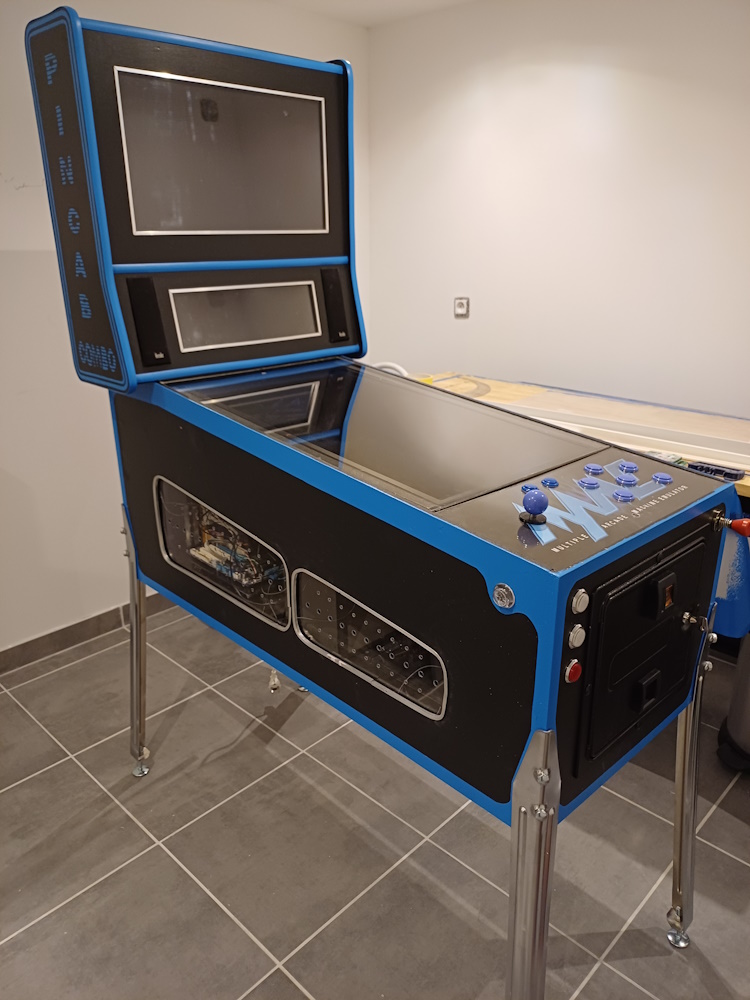

I) Le caisson :

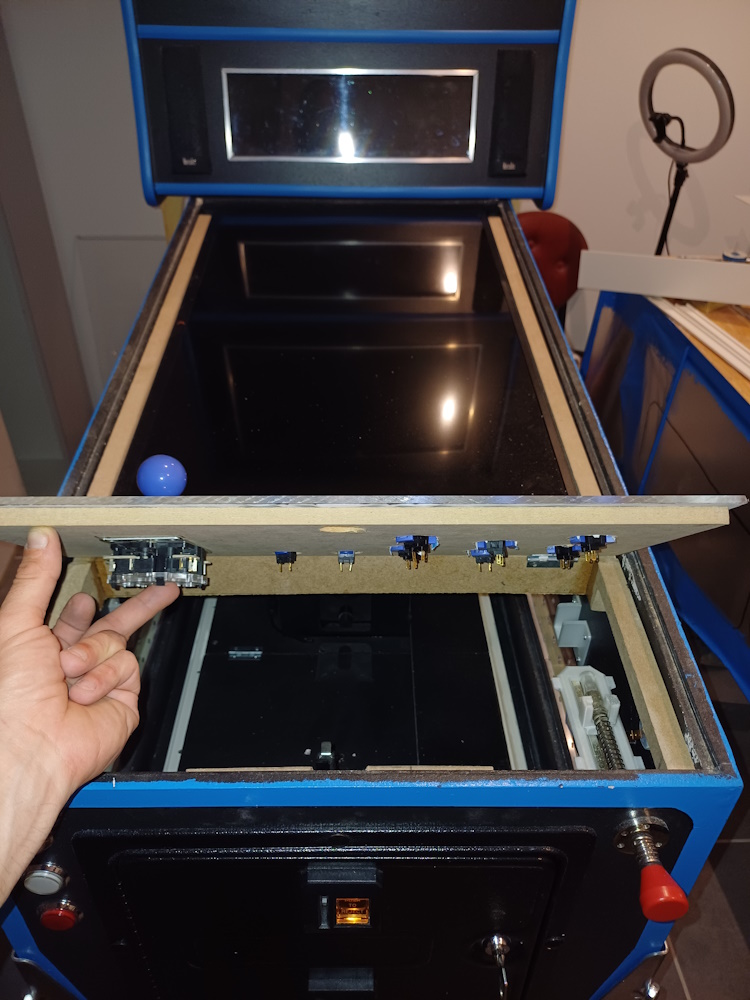

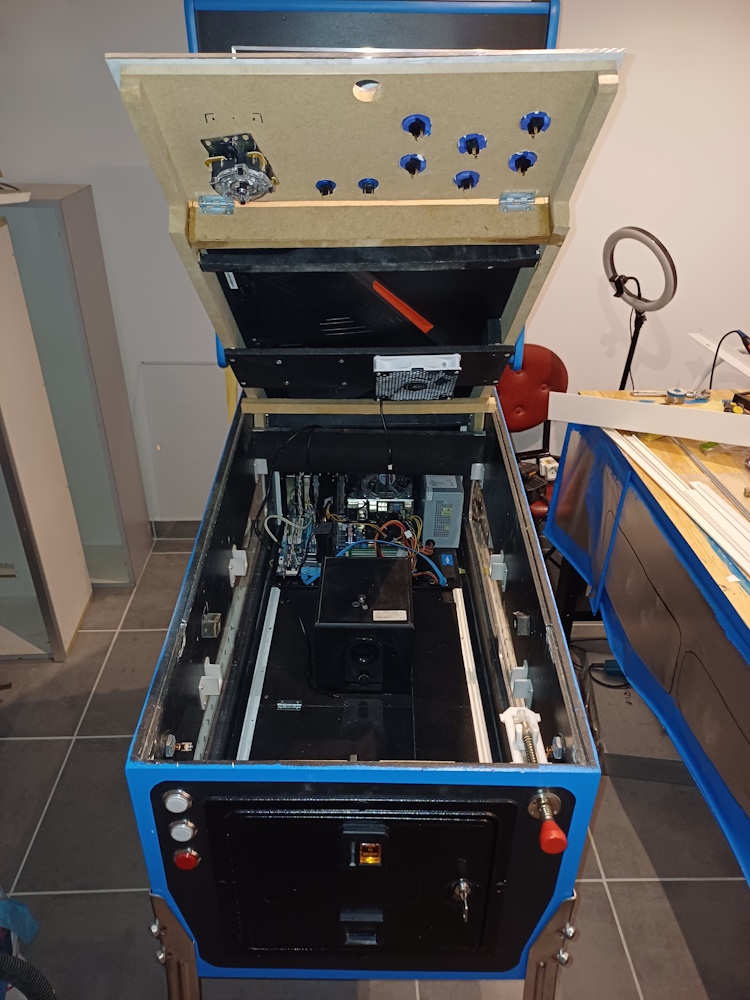

J'ai pratiquement terminé le caisson du playfield, encore quelques modifications à apporter pour qu'il corresponde à mon idée finale.
II) Le backglass :
J'hésite à acheter le DMD "ZeDMD" pour le dmd et mettre l'écran que j'ai reçu comme topper !
Ajout des enceintes dans le BG après les avoir démonté, réduitent et transformé pour qu'elles tiennent aux emplacements que j'ai prévu.
Mise en place du T-Molding :
II) Les charnières :
Les hinges (charnières backglass) fait maison :
Découpe :
Peinture :
III) Les supports 3D :
j'ai demandé à un collègue qui a une imprimante 3D de faire le support du kit ainsi que le support tire bille et autres pièces qui me seront utiles pour la conception du pincab (support planche pour les contacteurs, fixation écrans, etc ...)
IV) La peinture :
Avant de commencer à peindre, il faut mastiquer, poncer les imperfections et passer une couche d'après avant la peinture finale.
a) la couche d'après :
- Backglass
- Playfiled
b) la peinture : (Ne sachant toujours pas quel motif ou sticker je vais mettre dessus, la peinture de base sera noir)
- Backglass
- Playfield
===============================================================================================================================
5ème étape : La KL25Z

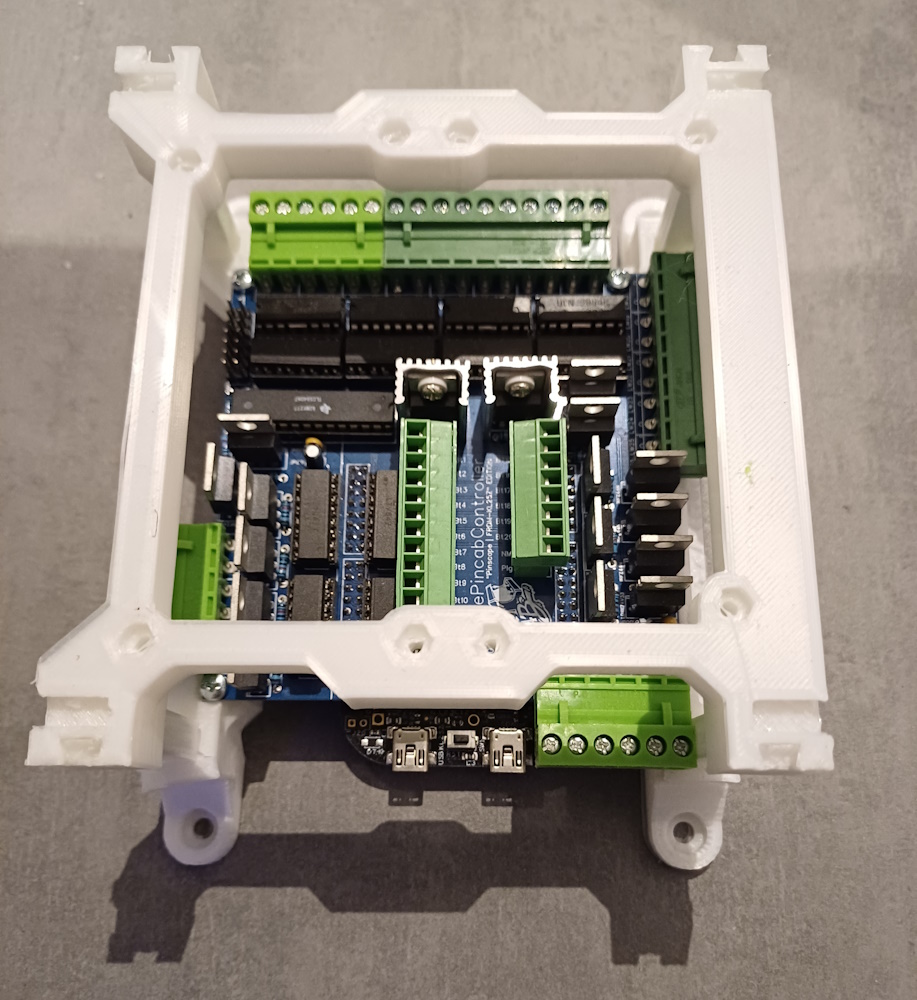

I) La KL25Z+ UPC

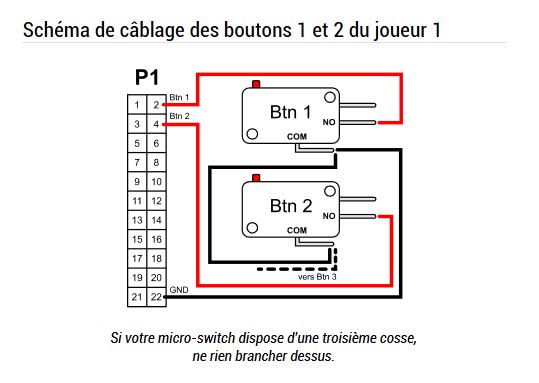

J'ai acheté le kit KL25Z + UPC v2.01 chez Artcab pour gérer les boutons, les toys, le nudge (secousse), Tilt et fais imprimé le support 3D.
===============================================================================================================================
6ème étape : Les Toys
I) Les Toys
- 2 solenoïds (12V) + 2 portes fusibles (en cas de retour électrique) pour simuler l'appuis des boutons sur batteurs.
===============================================================================================================================
7ème étape : Le DOF
c) Le DOF
